固封極柱主要是由以下五個結構部分組成，小編今天為大家詳細講解一下其中各個結構部分的具體原理：
1、外殼
固封極柱的整個外殼通常由絕緣材料和金屬組成。對外殼的要求首先是氣密封要好；其次是要有一定的機械強度；再是有良好的絕緣性能。
2、波紋管
波紋管既要保證滅弧室完全密封，又要在滅弧室外部操動時使觸頭作分合運動，允許伸縮量決定了滅弧室所能獲得的觸頭最大開距。
3、屏蔽罩
觸頭周圍的屏蔽罩主要是用來吸附燃弧時觸頭上蒸發的金屬蒸氣，防止絕緣外殼因金屬蒸氣的污染而引起絕緣強度降低和絕緣破壞，同時，也有利于熄弧后弧隙介質強度的迅速恢復。在波紋管外面用屏蔽罩，可使波紋管免遭金屬蒸氣的燒損。
4、導電系統
定導電桿、定跑弧面、定觸頭、動觸頭、動跑弧面、動導電桿構成了固封極柱的導電系統。其中定導電桿、定跑弧面、定觸頭合稱定電極，動觸頭、動跑弧面、動導電桿合稱動電極，由真空滅弧室組裝成的真空斷路器合閘時，操動機構通過動導電桿的運動，使兩觸頭閉合，完成了電路的接通。
5、觸頭
觸頭結構對固封極柱的開斷能力有很大影響。采用不同結構觸頭產生的滅弧效果有所不同的，早期采用簡單的圓柱形觸頭，結構雖簡單，但開斷能力不能滿足斷路器的要求，僅能開斷10kA以下電流。目前，常采用的有螺旋糟型結構觸頭、帶斜槽杯狀結構觸頭和縱磁場杯狀結構觸頭三種，其中以采用縱磁場杯狀結構觸頭為主。

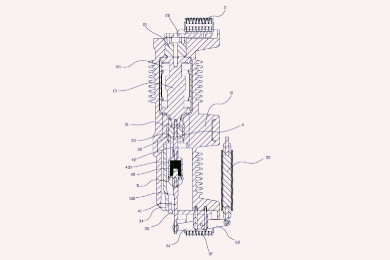

圖示 固封極柱的結構組成
以上就是小編整理的關于固封極柱的結構組成及工作原理的相關資料，小編提醒您如有其他疑問或需采購該類產品，可與我司的技術人員取得聯系哦！
